🔋 Guide Batteries LiPo et LiHV

Ce guide couvre la signification des désignations de batterie, les différences entre LiPo et LiHV, ainsi que les procédures de charge et de sécurité essentielles.

1. Comprendre la tension (4S et 15,2 V)

La désignation 4S signifie que 4 cellules sont montées en série.

Type de Cellule Tension Nominale (par cellule) Tension Max (par cellule) Tension Nominale 4S Tension Max 4S
LiPo 3,7 V 4,20 V 14,8 V (4 3,7 V) 16,8 V
LiHV (High Voltage) 3,8 V 4,35 V 15,2 V (4 3,8 V) 17,4 V

👉 Conclusion : Une batterie marquée 15,2 V est systématiquement une LiHV.

2. Différences clés et précautions de charge

Caractéristique LiPo LiHV
Chargeur Mode LiPo Mode LiHV obligatoire
Tension Max 4,20 V/cellule 4,35 V/cellule
Avantages Meilleure longévité, tension plus stable Boost initial, capacité légèrement supérieure
Inconvénients Standard Durée de vie réduite si chargée systématiquement à 4,35 V

⚠️ Avertissement de charge :

  • NE JAMAIS charger une LiPo en mode LiHV (Risque d'incendie/explosion).

  • NE JAMAIS charger une LiHV en mode LiPo (Charge incomplète à seulement 16,8 V).

3. Éléments de la Batterie (Exemple 4S)

Chaque batterie 4S possède deux connexions distinctes, toutes deux nécessaires à la charge :

Connexion Rôle Caractéristiques (Ex. 4S)
Principal (Ex: XT60, XT90) Passage de la puissance (Charge/Décharge) 2 fils : + et −
Équilibrage (JST-XH) Surveillance de la tension de chaque cellule 5 fils (4 cellules + 1 fil commun)

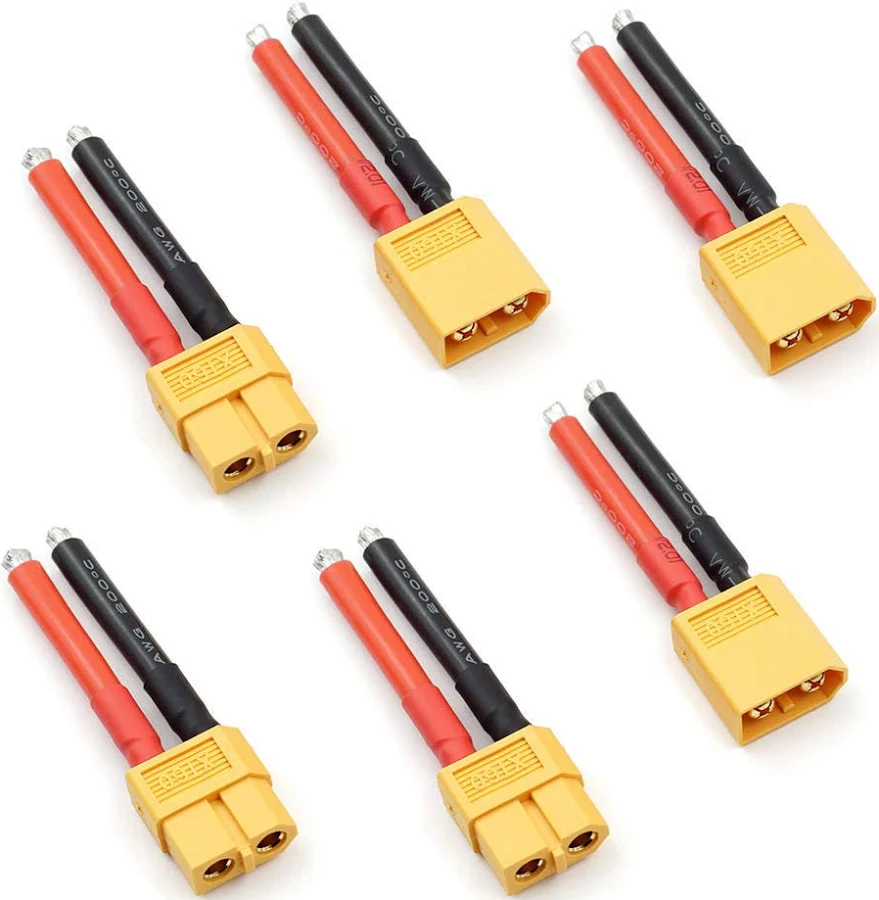

Connecteur XT60
Figure 1: Le connecteur XT60, utilisé pour la puissance.
Connecteur JST-XH 5 pin
Figure 2: Le connecteur d'équilibrage **JST-XH 5 broches** pour une batterie 4S.

4. Procédure de Charge Sécuritaire

Le processus doit toujours se faire sous surveillance et sur une surface non inflammable (idéalement dans un sac LiPo ignifugé).

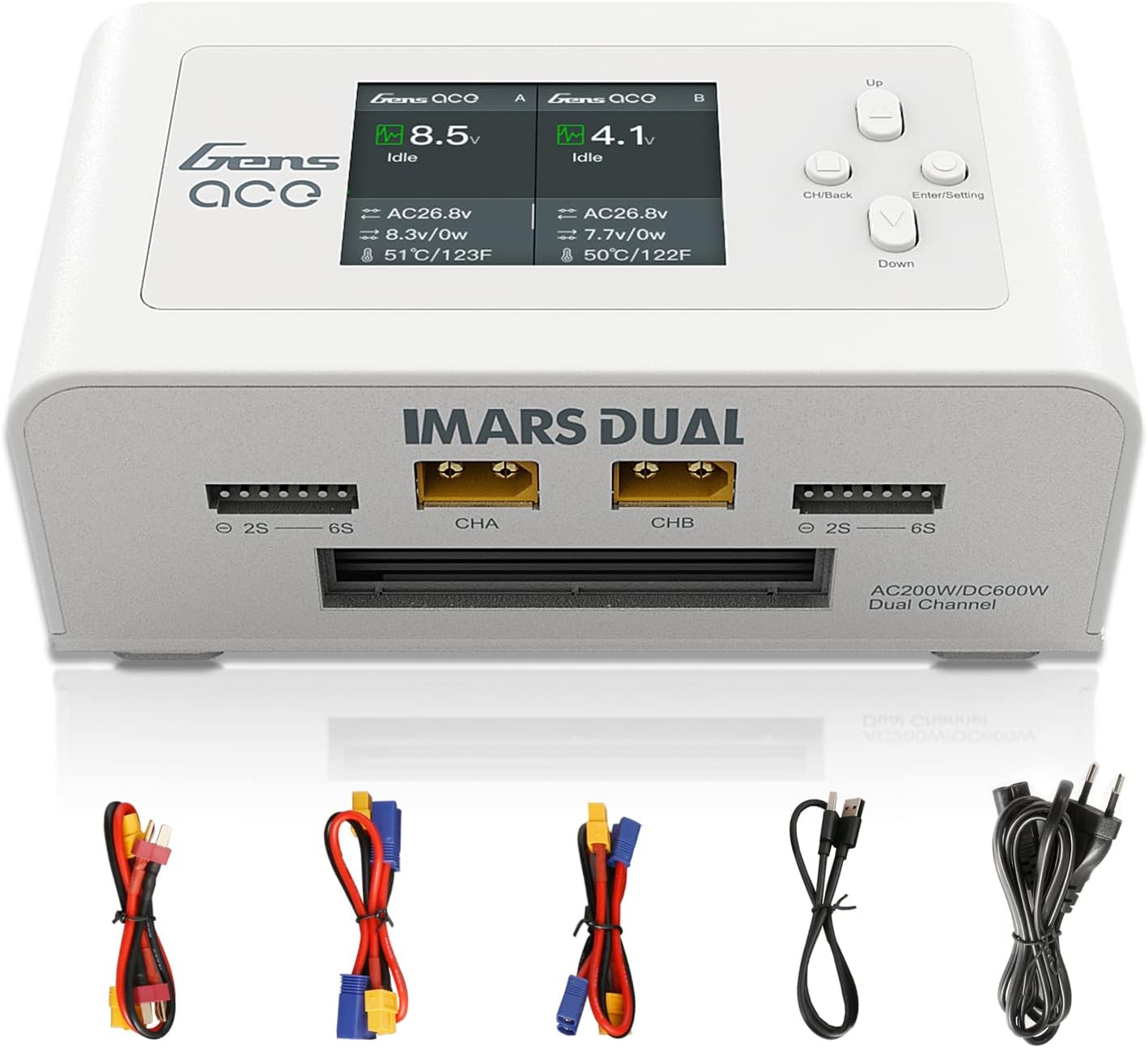

⚙️ Réglages du Chargeur (pour une LiHV 4S)

  1. Type de batterie : LiHV
  2. Nombre de cellules : 4S
  3. Tension maximale : 4,35 V / cellule (17,4 V total)
  4. Courant de charge :
  5. Règle standard : 1C (Ex: 5000 mAh 5,0 A)
  6. Astuce longévité : Charger à 0,5C (Ex: 5000 mAh 2,5 A)

🔌 Étapes de Connexion

  1. Connecter le câble principal (puissance).

  2. Connecter le câble d'équilibrage JST-XH sur l'entrée 4S du chargeur.

    📌 Ne jamais forcer les connecteurs.

  3. Vérifier que le chargeur détecte bien 4 cellules.

  4. Lancer la charge et rester à proximité.

Fin de Charge

  • Une LiHV 4S pleine doit atteindre 17,4 V total.
  • L'écart entre les cellules doit être faible (0.1 V).
  • Débrancher toujours le câble principal en premier.

5. Stockage et Décharge

Stockage (Mode STORAGE)

Pour maximiser la durée de vie, les LiPo et LiHV doivent être stockées dans le mode STORAGE du chargeur, à une tension de :

  • 3,80 V à 3,85 V par cellule

Courbe de Décharge (LiHV vs LiPo)

  • LiPo : Tension max 4,20 V. Plateau de tension plus long et stable.
  • LiHV : Tension max 4,35 V. Subit une chute de tension rapide en début de décharge.

Pourquoi cette chute rapide ? La zone entre 4,20 V et 4,35 V n'est pas une zone de fonctionnement stable. Dès qu'un courant est demandé, la tension chute naturellement vers la zone stable de 4,1–4,2 V. Une chute rapide après 30 secondes d'utilisation NE signifie PAS que la batterie est vide.

6. Sécurité et Erreurs à Éviter

À Faire (Sécurité) À Éviter (Erreurs Fréquentes)
✅ Rester à proximité pendant la charge. ❌ Oublier le câble d'équilibrage.
✅ Charger sur une surface non inflammable. ❌ Charger sur un courant excessif.
✅ Utiliser le mode STORAGE pour le rangement. ❌ Charger une LiHV en mode LiPo.
❌ Ne jamais charger une batterie gonflée. ❌ Laisser une charge sans surveillance.
